風冷式冷水機圖文講解

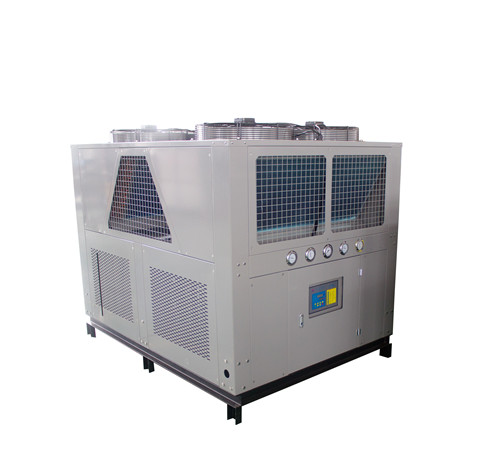

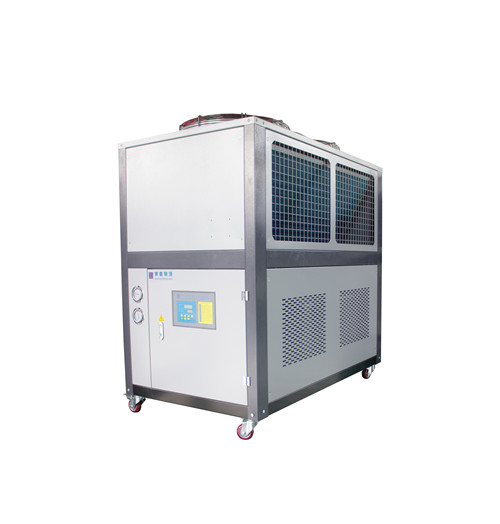

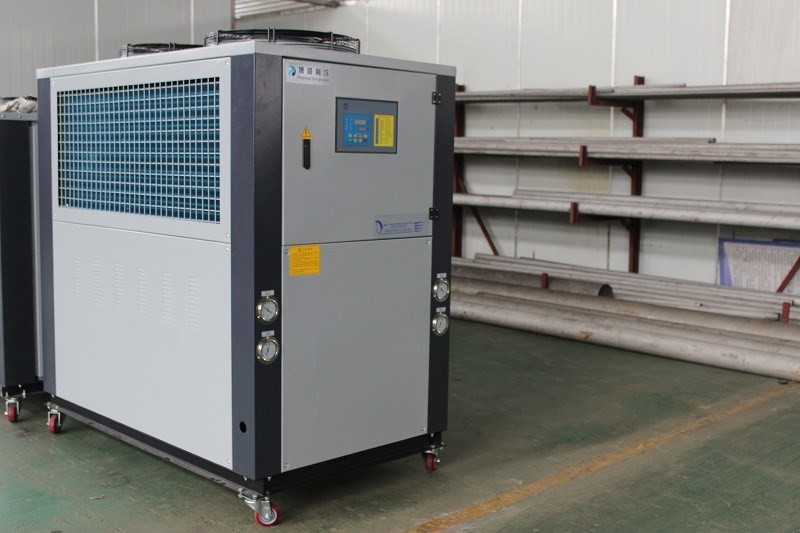

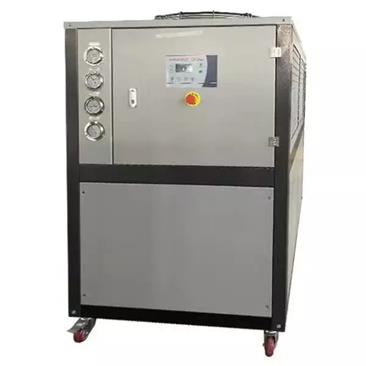

風冷式冷水機介紹:在它機身內含有保溫水箱和水泵,無需再另加冷卻水塔來散熱.安裝和移動非常方便.但是冷水機對工作環境要求較高,因為它是以熱風循環來制冷的,如果安裝車間的通風效果不好的話,會直接影響到制冷效果.

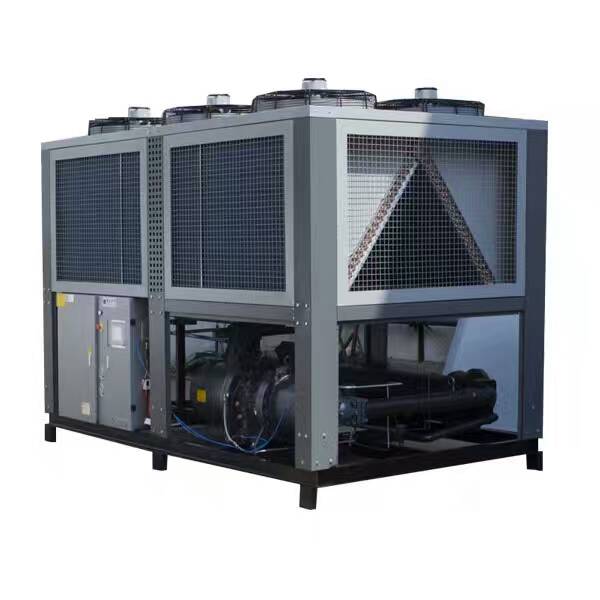

風冷式冷水機的壓縮機：在風冷式冷水機制冷行業中，壓縮機是制冷系統的心臟。它從吸氣管吸入低溫低壓的制冷劑氣體，通過電機運轉帶動活塞對其進行壓縮后，向排氣管排出高溫高壓的制冷劑氣體，為制冷循環提供動力，從而實現壓縮—冷凝—膨脹—蒸發吸熱的制冷循環。

風冷式冷水機的冷凝器：根據散熱形式的不同,分翅片式和殼管式兩大類,作為制冷四大件之一,其散熱效果的好壞直接影響制冷效果及運行成本,冷凝器的作用將高溫高壓的冷媒冷卻成飽和蒸汽,繼而冷凝成飽和液體,因此對傳熱量的要求比較嚴格
風冷式冷水機的膨脹閥:公司一直采用艾默生膨脹閥,采用熱力外平衡設計,安裝于冷凝器與蒸發器之間,相當于節流閥,當冷媒通過膨脹閥進入蒸發器,由于蒸發器的空間變大,冷媒轉換為低溫低壓的氣態,吸收周圍熱量,完成制冷.膨脹閥體積小,左右巨大,以最佳的方式給蒸發器供液,精確感應壓縮機的吸氣溫度,保證蒸發器出口冷媒的熱度穩定,為制冷提供保障.

風冷式冷水機的蒸發器:同樣采用合資品牌產品,采用小孔密布技術和內部加裝導流裝置,內部實現無焊接技術,芯體可抽出,方便清洗及維護,蒸發器利用低溫冷媒在低壓狀態下容易轉化為氣體的原理,殼體分兩層,管道部分走冷媒,殼體走水,冷媒在從液態轉化為氣態時,大量吸收水中的熱量,產生冷凍水,完成制冷工藝;
風冷式冷水機的循環泵:耐低溫,運轉順暢,噪音低,由南方泵業提供,不銹鋼材質,高效節能,運行可靠,使用壽命長。風冷式冷水機的電控系統:采用進口微電腦控制系統,PIC程序控制,7寸真彩液晶顯示屏,觸摸式操作,機組運行狀況及故障原因精確顯示,操作簡單。
